5. SEEDA-CE型

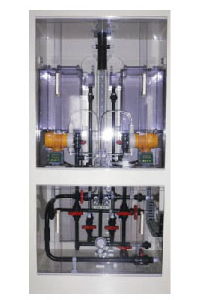

SEEDA-CE

適用分野

クロムエッチング液中の遊離硝酸濃度と４価セリウム濃度を置換滴定法と酸化還元滴定法で測定して、エッチング液中の硝酸と４価セリウム濃度を、設定した一定の値に制御するエッチング液濃度自動制御装置です。

濃度測定制御部

制御方式 CPU制御方式 測定方式 置換滴定法・酸化還元滴定法 測定範囲 NHO3: 0～30 wt％ HClO4: 0～30 wt％ (NH4)2Ce(NO3)6: 0～30 wt％ 最短測定周期 12min/3成分測定 測定精度 NHO3: 測定値±0.1wt％以下 HClO4: 測定値±0.1wt％以下 (NH4)2Ce(NO3)6: 測定値±0.1wt％以下 制御対象数 最大2ライン制御可能 データ表示器 カラーLCD(濃度推移を表示) データ通信 メモリーカード記憶orRS232C通信

薬液計量補給部

ポンプ制御方式 インバーター制御方式 計量ポンプ形式 ダイヤフラム型 計量ポンプ材質 接液部/PTFE樹脂 計量制御範囲 0～300ml/min サンプル循環ポンプ形式 マグネットポンプ サンプルポンプ材質 接液部/PTFE樹脂 計量ポンプ搭載数 ２台 サンプル循環ポンプ搭載数 １台

試薬格納部

格納対象 測定試薬
